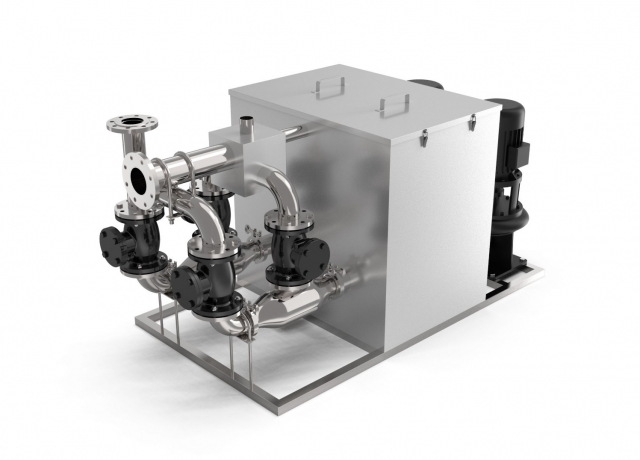

外置式一体化污水提升器

外置式一体化污水提升器

2020-11-30 15:58:33   3951

外置式一体化污水提升器,采用双泵设计,互为备用,交替运行,自动启停,自能控制,简单实用。

图片关键词


设备参数:

流量范围:5-100m³/h

扬程范围:10--50米

功率范围:0.75-15KW

进出水口径:DN50-150mm

环境温度:0-40

电源频率:50HZ+5%

电  压: 380V


适用范围:

        地下室网所排水、地铁所排水、人防地下室厕所排水、其他地下厕所排水以及其他产生污水需要提升的所有场所。


工作原理:

        污水重力自流进入设备进水管道,进水管设有止回阀,污水通过进水止回阀进入箱体内的固液分离装置,固液分离装置将污水中的固体污物过滤在前端,污水通过固液分离装置后端的连通管通过水泵进入箱体。

        当污水在箱体内达到设定的启泵高度时,液位控制器启动水泵,污水通过连通管进入固液分离装置,将固液分离装置前端过滤出的固体污物通过出水止回阀反冲通过出水管排出进入市政网管。

        本设备采用双泵设计,双泵互为备用,交替运行,自动启停。


产品特点:


    1、理念先进:将固液分离、反冲洗(免清掏)、一体化、智能化(双保险控制)理念完美结合,彻底解决地下厕所污水提升难题;

    2、一体化构造,占地面积小,进、出水口接驳即可使用,安装简便;

    3、不锈钢304箱体,具有抗震、耐蚀性、毫不渗漏、外形美观、使用寿命长等特点。

    4、密闭式箱体:水箱采用全密闭式,设有检查专用活动密闭式盖板,保证设备无臭气、异味产生,保证箱体内污水无外溢。

    5、具有固液分离装置:固液分离实现了杂物和污水的分离,杂物通过进水管路进入固液分离装置,并暂存在固液分离装置中,污水通过连通管流入密闭式箱体,杂物不接触排污泵叶轮,排污泵工作排水时,通过排水管路,利用排污泵的排水水压,带走固液分离装置中暂存的杂物,提升排放到市政管网。彻底解决水泵叶轮缠绕、堵塞等问题,有效延长水泵的使用寿命。

    6、全自动智能控制:双泵可交替工作、互为备用,操作方便灵活,可手动、自动转换,降低了人工控制的难度和强度。独有设计模式保证各种使用环境中污水提升设备的正常安全运行工作,并具有报警提示功能,保证用户使用的连续性。

    7、可根据现场情况和客户需求定制。
